HSZ型手拉葫蘆

所屬分類：手動葫蘆

應用范圍：應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品，理想的起重設備。

產品簡介：

HSZ型系列手拉葫蘆采用對稱排列二級正齒輪傳動結構。它可與單軌行車配套使用組成起重運輸小車，用于單軌架空運輸，或用于手動單梁起重機和懸臂式起重機上，是一種使用廣泛,攜帶方便的手動起重機械

7×24小時免費熱線：400-626 8860

立即預約 在線咨詢

HSZ型手拉葫蘆詳細介紹

HSZ型系列手拉葫蘆采用對稱排列二級正齒輪傳動結構。它可與單軌行車配套使用組成起重運輸小車，用于單軌架空運輸，或用于手動單梁起重機和懸臂式起重機上，是一種使用廣泛,攜帶方便的手動起重機械,可用于工業、農業建筑業、礦業等的機器安裝、貨物起吊、車輛裝卸等,尤其適用于露天及無電源作業。

HSZ型手拉葫蘆為改良的產品，機構更趨合理，體積小，重量輕，貼近市場所需，一直暢銷國內外市場，是一種使用廣泛，攜帶方便的手動起重機械，可用于工業、農業建筑業、礦業等的機器安裝、貨物起吊、車輛裝卸等，尤其適用于露天及無電源作業。

HSZ手拉葫蘆

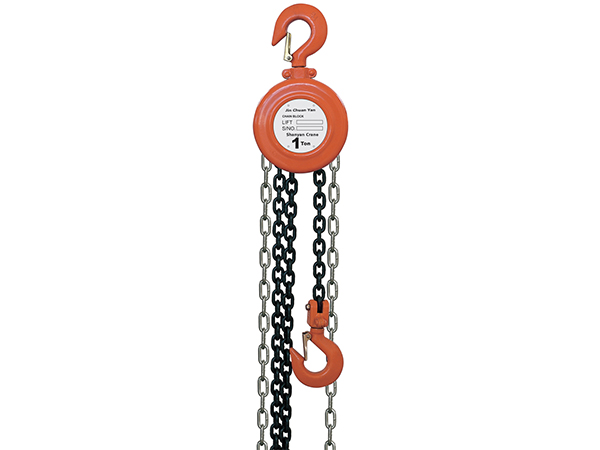

金川燕牌HSZ手拉葫蘆（國際版）

HSZ型手拉葫蘆使用規則：

嚴禁超載使用。嚴禁用人力以外的其他動力操作。在使用前須確認機件完好無損，傳動部分及起重鏈條潤滑良好，空轉情況正常。起吊前檢查上下吊鉤是否掛牢。嚴禁重物吊在尖端等錯誤操作。起重鏈條應垂直懸掛，不得有錯扭的鏈環，雙行鏈的下吊鉤架不得翻轉。

操作者應站在與手鏈輪同一平面內拽動手鏈條，使手鏈輪沿順時針方向旋轉，即可使重物上升；反向拽動手鏈條，重物即可緩緩下降。在起吊重物時，嚴禁人員在重物下做任何工作或行走，以免發生人身事故。在起吊過程中，無論重物上升或下降，拽動手鏈條時，用力應均勻和緩，不要用力過猛，以免手鏈條跳動或卡環。操作者如發 現手拉力大于正常拉力時，應立即停止使用。

金川燕牌HSZ手拉葫蘆

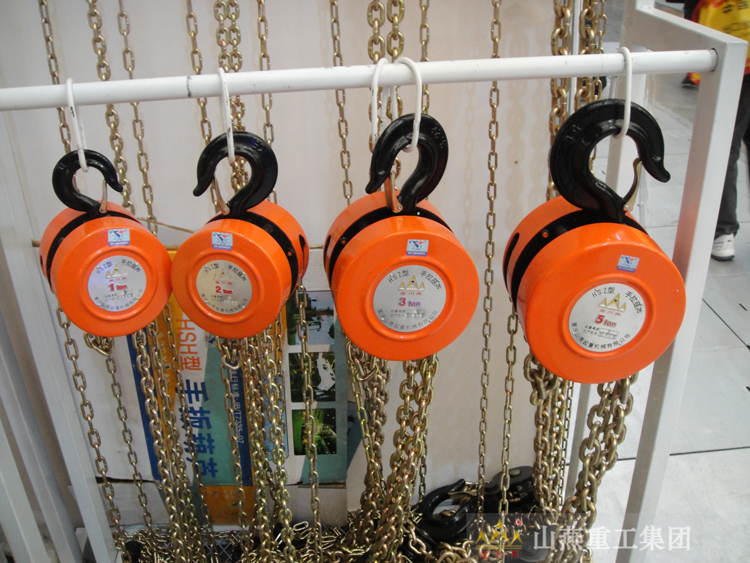

金川燕牌HSZ手拉葫蘆（國內版）

HSZ手拉葫蘆設計參數：

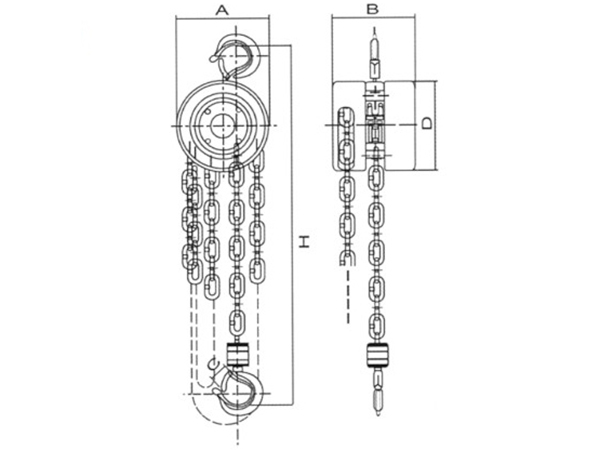

HSZ手拉葫蘆設計圖

型號		HSZ-1/2	HSZ-1	HSZ-1/2	HSZ-2	HSZ-3	HSZ-5	HSZ-10	HSZ-20
起重量（噸）		0.5	1	1.5	2	3	5	10	20
標準起重高度（米）		2.5	2.5	2.5	2.5	3	3	3	3
試驗載荷（噸）		0.75	1.5	2.25	3	4.5	7.5	12.5	25
兩鉤間最小距離（毫米）		270	270	368	444	486	616	700	1000
滿載時手鏈拉力（牛頓）		225	309	343	314	343	383	392	392
起重鏈行數		1	1	1	2	2	2	4	8
起重鏈條圓鋼直徑（毫米）		6	6	8	6	8	10	10	10
主要尺寸（毫米）	A	120	142	178	142	178	210	358	580
	B	108	122	139	122	139	162	162	189
	C	24	28	34	34	38	48	64	82
	D	120	142	178	142	1, , , , 78	210	210	210
凈重（公斤）		9.5	10	16	14	24	36	68	155
裝箱毛重（公斤）		12	13	20	17	28	45	83	193
裝箱尺寸（長x寬x高）厘米		28x21x17	30x24x18	34x29x20	33x25x19	38x30x20	45x35x24	62x50x28	70x46x75
起重高度每增加1米所增加的重量（公斤）		1.7	1.7	2.3	2.5	3.7	5.3	9.7	19.4
